一、產品描述：

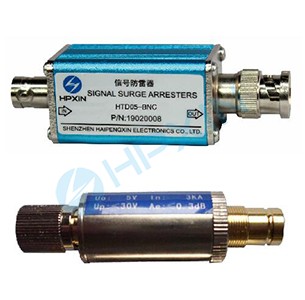

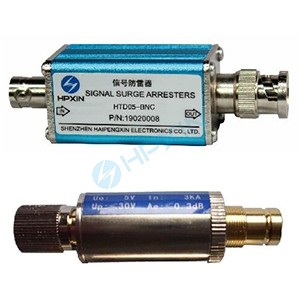

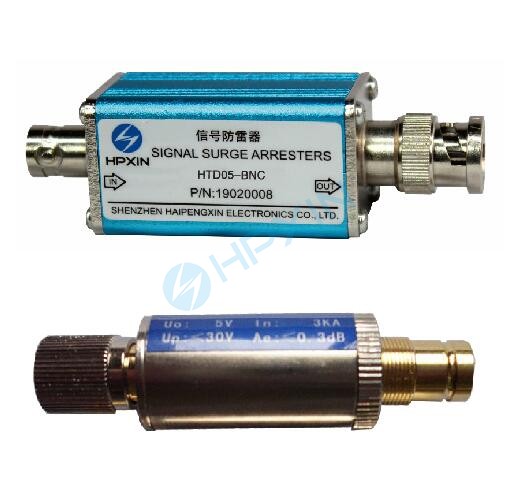

HTD系列同軸浪涌保護器依據IEC\GB相關技術標準設計，
產品同時符合TB\YD等行業技術標準。BNC接口，產品適用
于對2M口數據線、BNC接口數據線、模擬視頻信號等同軸通
信線路雷電防護。
產品設計有單口導軌安裝式和十六口標準機架安裝式，分
別適應單個信息設備及機房信息匯集設備。
產品具有通流容量大、殘壓低、插損小、安裝方便和傳輸
性能優越的特點。

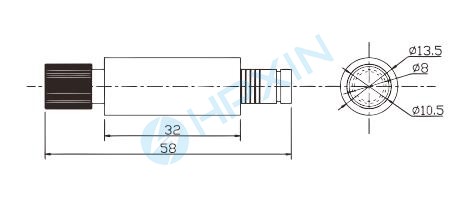

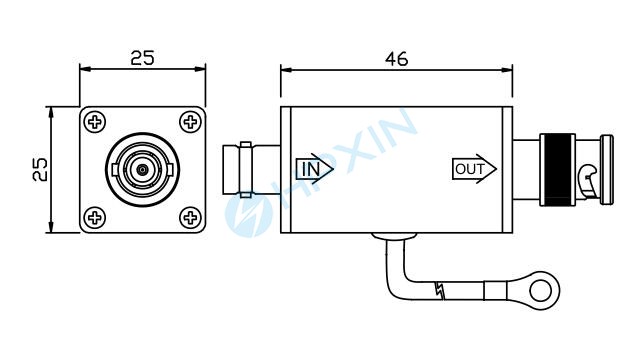

二、產品尺寸圖：
型號 | HTD05-BNC | HTD05-L9 | HTD05-BNC-16 |
結構類型 | 組合型 | ||
標稱工作電壓 Un | 5V | ||
最大持續工作電壓 Uc | 8V | ||
額定負載電流 IL | 500mA | ||
標稱放電電流( 8/20μs) In | 5 kA | 1.5 kA | 5 kA |
最大放電電流( 8/20μs) Imax | 10 kA | 3 kA | 10 kA |
電壓保護水平 Up | ≤35V | ≤25V | ≤35V |
基礎限制電壓（1kV/μs）UB | ≤20V | ≤20V | ≤20V |
傳輸速率 | 10Mbps | 10Mbps | 10Mbps |
插入損耗ae | ≤0.5dB | ≤0.2dB | ≤0.5dB |
電壓駐波比 | ≤1.2 | ≤1.2 | ≤1.2 |
接口型式 | BNC | L9 | BNC |
特性阻抗 | 75Ω | ||
工作環境 | 環境溫度：－40℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa | ||
外殼材質 | 金屬 | ||
安裝方式 | 導軌或其它 | 直接連接安裝 | 標準19英寸機架安裝 |
防護等級 | IP20 | ||
